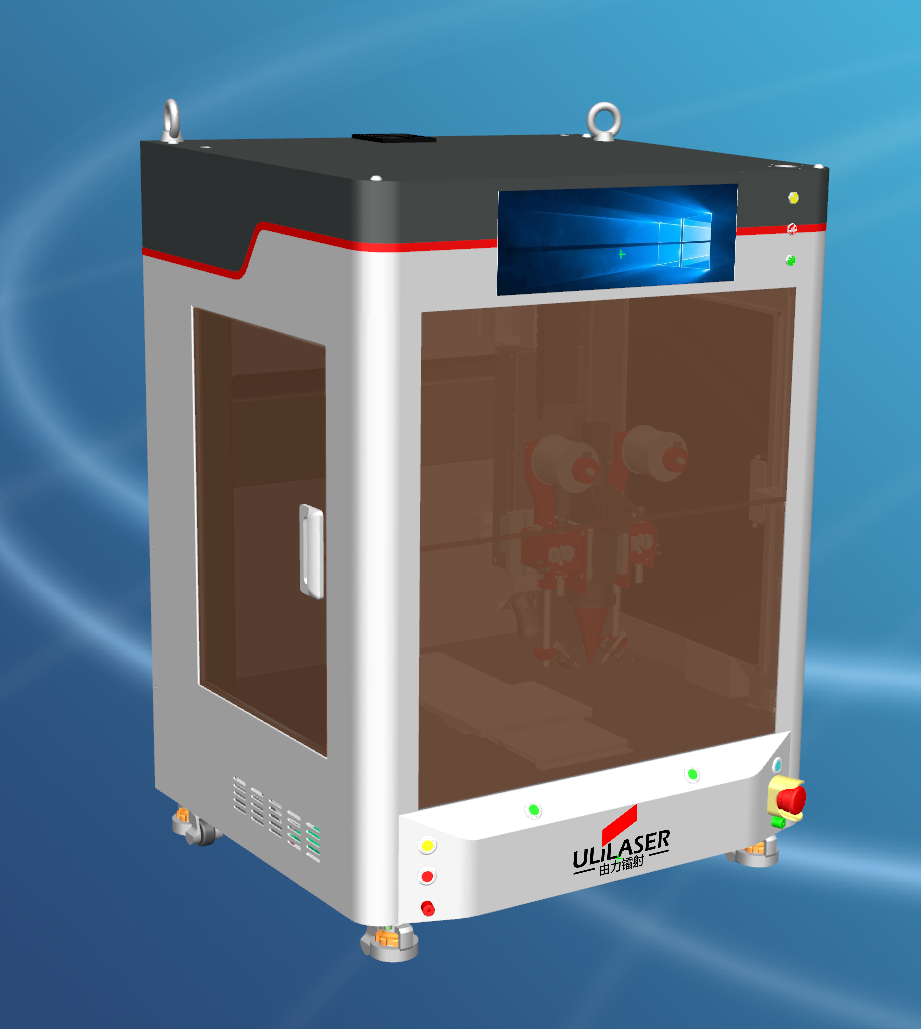

產品概述

桌面式恒溫送絲精密激光錫焊機由X-Y-Z，送絲多軸空間組合控制，，紅外實時溫度反饋系統，CCD同軸定位系統以及半導體激光器所構成，體積和重量比標準設備有所減小，可以放在工作臺上使用，更為靈活。自主開發的恒溫激光錫焊軟件，對不同焊點，不同高度實現加工參數分層處理一次加工完成，同時可在焊接過程中實時監控操作的完成情況。PID在線溫度調節反饋系統，能控制恒溫焊接，焊接良品率與精密度。本產品適用面廣，可應用于在線生產，也可單獨式加工。
產品特點
1. X-Y-Z軸與送絲軸多軸聯動（***多支持2路送錫），對不同焊點，不同高度焊點實現一次加工。
2. PC控制，可視化操作。600W像素高清晰度攝像，CCD自動定位，滿足高精密器件全自動或在線加工要求，減少人工干預。
3. 擁有核心技術的溫度控制模型，并采用高精度紅外溫度探測器做實時溫度反饋與控制。
4. 非接觸式焊接，無機械應力損傷，升溫速度快，熱影響區小。
5. 激光，CCD，測溫，指示光四點同軸，解決了行業內多光路重合難題并減少?gòu)?fù)雜調試。
6. 自主開發的恒溫激光錫焊軟件，實現不同參數調用與加工，方便客戶使用。
7. 光學系統、運動單元、控制系統全模塊化設計，提高了系統穩定性和維護性。
適用領域
微型揚聲器/馬達、連接器、攝像頭、PTH （孔直插式元件）、PGAs （插針網格類電子產品）、RFI領域、連接器、混合再裝組件。
yle="width:557px;">

yle="width:189px;"> 輸入電源	yle="width:368px;"> AC220V/50HZ
yle="width:189px;"> 激光器	yle="width:368px;"> 半導體激光器 915±10nm 支持定制
yle="width:189px;"> 激光功率	yle="width:368px;"> 100W ，150W ，200W （選配）
yle="width:189px;"> 光纖芯徑	yle="width:368px;"> 200um
yle="width:189px;"> 高溫計	yle="width:368px;"> 1KHz，10KHZ （選配）
yle="width:189px;"> 聚焦***小光斑	yle="width:368px;"> 0.1mm
yle="width:189px;"> 閉環控制系統1	yle="width:368px;"> 100KHz  PID
yle="width:189px;"> 送錫閉環控制系統2	yle="width:368px;"> 高精度反饋編碼器，缺錫、堵錫、送錫異常報警
yle="width:189px;"> 送錫機	yle="width:368px;"> 2路（選配）
yle="width:189px;"> 錫絲直徑	yle="width:368px;"> 0.3 - 1.0 mm
yle="width:189px;"> 定位方式	yle="width:368px;"> CCD同軸定位
yle="width:189px;"> CCD視場	yle="width:368px;"> 12.8mm * 9mm
yle="width:189px;"> 控制方式	yle="width:368px;"> IPC
yle="width:189px;"> 錫絲直徑	yle="width:368px;"> 0.3 - 1.0 mm
yle="width:189px;"> 冷卻方式	yle="width:368px;"> 全風冷
yle="width:189px;"> 工作范圍	yle="width:368px;"> X-Y-Z : 400*400*150mm
yle="width:189px;"> 定位精度	yle="width:368px;"> ±0.02mm
yle="width:189px;"> 尺寸	yle="width:368px;"> 700*600*900mm
